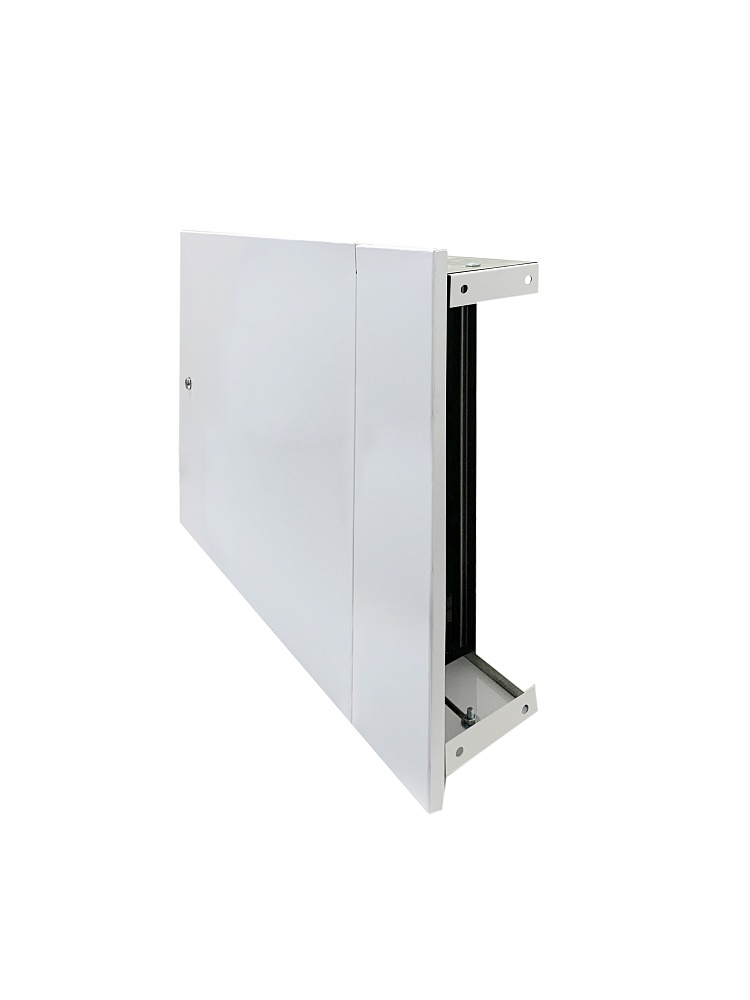

ШРВ-3

Лицевые поверхности окрашены порошковой эмалью. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки – 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

Сборка и подготовка к работе

1. Монтаж встраиваемых шкафов ШРВ производится в заранее подготовленную нишу стены или перегородки.
2. Крепление шкафов ШРВ, ШРН осуществляется с помощью отверстий в выдвижных ножках.
3. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.
4. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в задней стенке шкафа.
5. Регулировка высоты шкафов ШРВ, ШРН осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
6. Регулировка глубины встраиваемого шкафа ШРВ производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.
7. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
8. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
